應用背景:
產品包裝袋在生產過程中需進行如生產日期、生產批次等的噴碼操作,在噴碼過程中因為設備、人員、生產環境等種種因素而導致出現漏噴、噴碼偏移、噴碼模糊、噴碼字符缺失等噴碼不良品,隨著智能制造產業的發展,視覺檢測領域的缺陷檢測在產品的制造生產環節中發揮著極其重要作用,機器視覺缺陷檢測能夠替代傳統的人工檢測,降低人為判斷漏失率,大大提升作業效率和產品合格率,降低生產成本。
客戶需求:
高性能;
多USB 3.0接口,以便對接帶有USB3.0接口的工業相機;
支持多串口;
支持多種顯示接口;
支持GPIO,滿足接PLC控制器。
CEFS-XQ17-A261產品特性:
支持intel第六代,第七代i3/i5/i7運算能力,支持95W高性能處理器;
板載intel i211AT獨立千兆網口,性能穩定;
獨立原生10個USB3.0接口,滿足接口需求;
內置2組2.5寸SATA槽,1組mSATA槽,滿足大容量存儲;
4進4出GPIO設計,滿足接工業控制器。

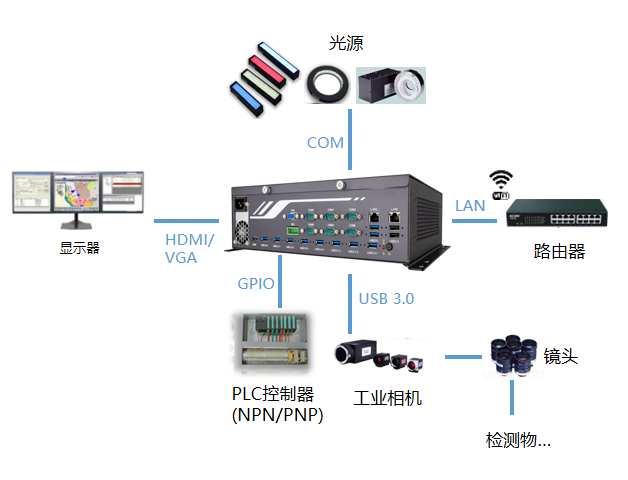

工作原理:
CEFS-XQ17-A261安裝客戶端機器視覺算法軟件,透過USB3.0接口連接工業相機進行待檢測物噴碼成像采集;
通過跟算法軟體里預設置好的良品、不良品驗收標準進行自動判別篩選;
同時通過GPIO 或COM連接PLC或其他控制板進行自動過站并持續循環檢測;
另外再通過LAN口串聯上位機或中央服務器或云端進行數據存儲分析;
從而提升品質,效率,簡約生產成本。
