應用背景:
在傳統的自動化生產尺寸測量中,典型的方法是利用卡尺或千分尺在被測工件上針對某個參數進行多次測量后取平均值。這些檢測設備或檢測手段測量精度低、測量速度慢,測量數據無法及時處理,無法滿足大規模自動化生產的需要。
隨著機器視覺技術的不斷發展以及工業智能化水平的不斷提高,將機器視覺應用于尺寸測量中成為尺寸測量的發展趨勢。將機器視覺應用于尺寸測量中,具有非接觸性、實時測量、效率高的特點,同時可實現在線高精度測量。

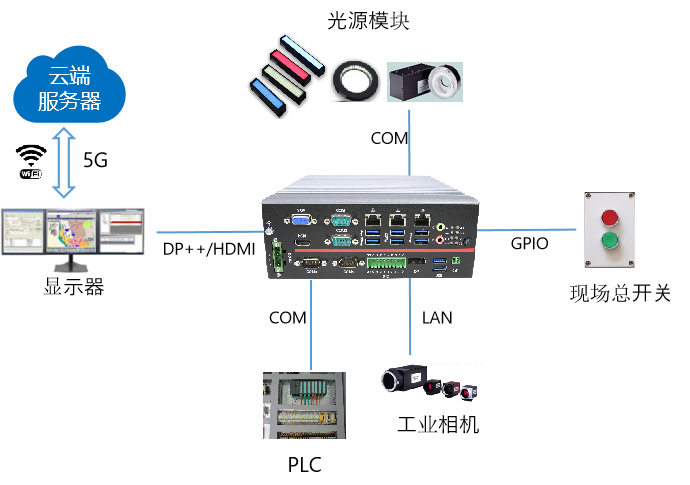

運行原理:
CES-EH11-D340控制傳感器向PLC發送信號,計算被檢測物移動到工業相機可采集位置,
通過CES-EH11-D340對光源模塊對被檢測物進行強光照明
再通過CES-EH11-D340 DP++/HDMI接口傳輸?shù)斤@示設備實時看到被檢測物高清測試狀態圖片
另外圖像數據采集卡采集相關數據傳輸?shù)紺ES-EH11-D340進行數據分析、比對、計算
最終數據通過無線/5G傳輸?shù)皆品?wù)器
客戶需求:
高性能;
多USB 3.0接口,以便對接帶有USB3.0接口的工業相機;
支持多串口;
支持多種顯示接口;
支持GPIO,滿足接PLC控制器。
CES-EH11-D340產品特性:
采用Skylake-S/Kabylake-S系列LGA1151奔騰/賽揚/酷睿處理器,搭載H110芯片組
支持雙通道DDR4 2133MHz SO-DIMM內存插槽,內存容量最大可達32GB
支持三個千兆網口
支持VGA,HDMI及DP++ 雙顯
內置2 x 2.5寸HDD/SSD支架
內置1 x Mini-PCIe/mSATA槽,1 x M.2 2230 wifi卡槽及1 x M.2 2242擴展槽,支持多種模塊擴展
可支持PCIe X16,PCIe X8,PCIe X4,PCIe X 1及PCI擴展插槽
標準19-24V DC電源輸入,可選寬壓9-36V DC-IN
