應用背景:
隨著我工業自動化的發展,高效、節能將是未來工廠的個重要趨勢,各大工廠越來越喜歡通過使用進行些高端自動化智能控制設備,來提高生產效率,AGV無人叉車無疑成為建設現代化智能化工廠搬貨的重要工具。
客戶需求:
小體積,低功耗,無風扇
i5-7200U CPU
3 x RS232,1 x RS485
4 x LAN, 4 x USB,1 x VGA,寬壓電源輸入
CES-R720-W45B產品特性:
采用Intel? Core?系列 i5-7200U四核處理器,主頻2.5GHz
鋁合金的機身堅固穩定、散熱效果更好、且具有抗高抗腐蝕性
可支援多種無線通訊模塊擴展;支持四個千兆網口,支持VGA顯示輸出
支持-10~60℃的寬溫運行環境,可以滿足嚴苛的工業環境應用要求
9~36VDC寬壓輸入,可鎖附的鳳凰接口,保證產品穩定性
CEM-15RS-VDH0 產品特性:
15寸工業顯示器,前面框IP65防護;工業等級全平面五線電阻屏
支持VGA/DP/HDMI顯示接口;標準VESA及嵌入式安裝
可鎖附12V DC-IN輸入

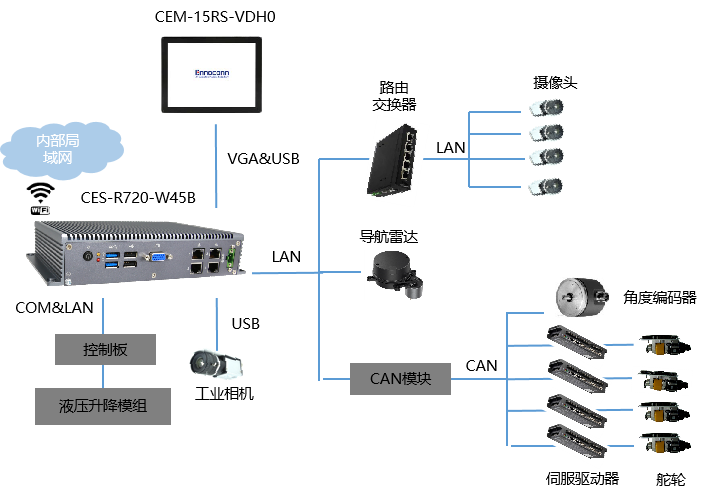

工作原理:
由CES-R720-W45B與USB接口連接相機做托盤識別
通過WiFi連接AGV調度管理系統確認托盤目標放置并位置規劃行駛路徑
再通過網口連接4路攝像頭及雷達來實現AGV小車導航、避障及行程記錄等
同時網口連接CAN模塊控制AGV小車行駛與轉向到達目標位置
然后通過與控制板通信來控制電機液壓機進行叉車升降
同步與CEM-15RS-VDH0觸控顯示器連接進行人機交互
可實現自動分配任務、自動裝載和卸載托盤、自動搬運物料至目標站點、
多層縱深堆高功能,是一款高性價比、能夠?qū)崿F(xiàn)快速回收人工成本的“機器換人”高端激光導航自動化、智能化車輛。
